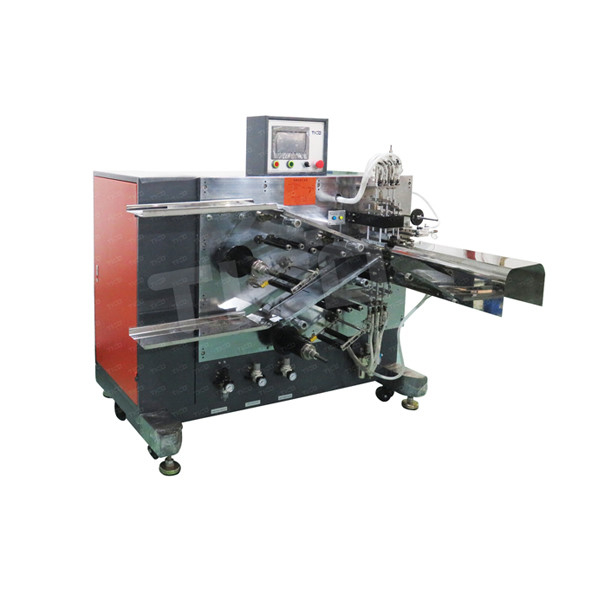

সেমি অটো ব্যাটারি সুপার ক্যাপাসিটার উইন্ডিং মেশিন AC220V 50Hz

ব্র্যান্ড নাম: TICO
মডেল নম্বর: STC-CJR-SM18
MOQ.: ১টি সেট
মূল্য: আলোচনাযোগ্য
বিতরণ সময়: 30 ~ 35 কার্যদিবস
অর্থ প্রদানের শর্তাবলী: টি/টি, এল/সি
বিস্তারিত তথ্য
উৎপত্তি স্থল:
শেনঝেন, চীন
পণ্যের নাম:
সেমি-অটো উইন্ডিং মেশিন
ভোল্টেজ:
AC220V/50HZ
প্রযোজ্য পণ্য:
φ32~62 মিমি
উইন্ডিং পিনের আকার:
প্রয়োজন অনুযায়ী φ3 ~ φ12 মিমি ঐচ্ছিক
ঘূর্ণন নির্ভুলতা:
≦0.5 মিমি
মাত্রা:
L1750 x W1350 x H1570mm
ওজন:
500 কেজি
ইলেক্ট্রোড লোড পদ্ধতি:
ম্যানুয়াল
প্যাকেজিং বিবরণ:
কাঠের প্যাকিং
যোগানের ক্ষমতা:
প্রতি মাসে 10 সেট
বিশেষভাবে তুলে ধরা:

50Hz সুপার ক্যাপাসিটার উইন্ডিং মেশিন

,

AC220V সুপার ক্যাপাসিটর উইন্ডিং মেশিন

,

সেমি অটো ব্যাটারি ওয়েল্ডিং মেশিন

পণ্যের বর্ণনা

সুপার ক্যাপাসিটরের জন্য সেমি-অটো উইন্ডিং মেশিন



সংক্ষিপ্ত ভূমিকা



এটি সিলিন্ডারিক সেল মোড়ানোর জন্য ব্যবহৃত হয়।ইলেক্ট্রোডটি মোড়ানো অংশে লোড করুন, বিভাজক দিয়ে মোড়ানো, টেপটি আঠালো এবং আনলোড করা স্বয়ংক্রিয়ভাবে শেষ হবে।



বৈশিষ্ট্য



একক সুই কাঠামো গৃহীত হয় ।

ম্যানুয়াল লোডিং, স্বয়ংক্রিয় রাইন্ডিং, স্বয়ংক্রিয় টেপ আঠালো এবং স্বয়ংক্রিয় আনলোডিং।

আঠালো টেপটি অনুভূমিকভাবে আঠালো করা হয় (শেষ টেপটি মেরু কানের সাথে লম্ব), আঠালো টেপটি সমতল,এবং আঠালো টেপ অবস্থান পরিবর্তন ছাড়া সঠিকভাবে নিয়ন্ত্রিত করা যেতে পারে.

ঘূর্ণন গতি সামঞ্জস্যযোগ্য।

টেনশন সামঞ্জস্য করা যায়।



ঘূর্ণন প্রক্রিয়া



a) বিভাজকের প্রাক-উইন্ডিংঃ দাঁতযুক্ত ছুরি পদ্ধতি ব্যবহার করে প্রাক-উইন্ডিং বিভাজকের দৈর্ঘ্য সংরক্ষণ করা যেতে পারে।

b) নেতিবাচক ইলেকট্রোডটি আঁকুন, নেতিবাচক ইলেকট্রোডটিকে ম্যানুয়ালি উত্তোলনের অংশে গাইড করুন; ইতিবাচক ইলেকট্রোডটি আঁকুন, ইতিবাচক ইলেকট্রোডকে ম্যানুয়ালি উত্তোলনের অংশে গাইড করুন;

(গ) মোড়ানো;

ঘ) স্থানান্তর স্টেশন;

e) কাটা বিভাজক, শেষ টেপ এবং আনলোডিং উপাদান।



টেকনিক্যাল প্যারামিটার



ভোল্টেজ

AC220V/50Hz

প্রযোজ্য পণ্য

φ32~62mm

রাইন্ডিং পিনের আকার

φ3 ~ φ12mm প্রয়োজনীয়তা অনুযায়ী ঐচ্ছিক

ঘূর্ণন নির্ভুলতা

≤0.5 মিমি

শক্তি

1.৫ কিলোওয়াট

কম্প্রেসড এয়ার

0.4~0.7Mpa

মাত্রা

L1750 x W1350 x H1570 মিমি

ওজন

৫০০ কেজি



উপাদান আকারের প্রয়োজনীয়তা



উপাদান

দৈর্ঘ্য (মিমি)

প্রস্থ (মিমি)

বেধ (মিমি)

ওডি (মিমি)

আইডি (মিমি)

ক্যাথোড ইলেক্ট্রোড

৬০০-৪০০০

৪৮-১৩৭

0.১~০।2

/

/

অ্যানোড ইলেক্ট্রোড

৬০০-৪০০০

৪৮-১৩৭

0.১~০।2

/

/

বিভাজক

রোল

৫০-১৪০

0.016 ~ 0.045

76.2

250

শেষ টেপ

রোল

১০-৯০

0.01~0.035

76.2

150



ঘূর্ণন নির্ভুলতাঃ

যখন ইলেক্ট্রোড নিম্নলিখিত শর্ত পূরণ করেঃ

ইলেকট্রোডের প্রস্থের সহনশীলতা ± 0.2mm এর চেয়ে কম; ইলেকট্রোডের "S" বাঁক ত্রুটি কম

± 1mm/500mm;

সেপারেটরের টাওয়ারের আকারের ত্রুটি ± 0.2 মিমি কম;

ঘূর্ণন নির্ভুলতা নিম্নলিখিত প্রয়োজনীয়তা পূরণ করতে পারেঃ বিভাজক সারিবদ্ধতা ত্রুটি কম

± ০.৫ মিমি; ইলেক্ট্রোড সমন্বয় ত্রুটি ± ০.৫ মিমি কম; সমাপ্ত পণ্য বিভাগের সমন্বয় ± ০.৫ মিমি।



গ্যারান্টি



রাইন্ডিং মেশিনের জন্য ১ বছরের ওয়ারেন্টি।

৩ মাসের ওয়ারেন্টি উইন্ডিং পিন এবং বিভাজক কাটার জন্য;

ফোটো ইলেকট্রিক চোখের জন্য ৬ মাস।
